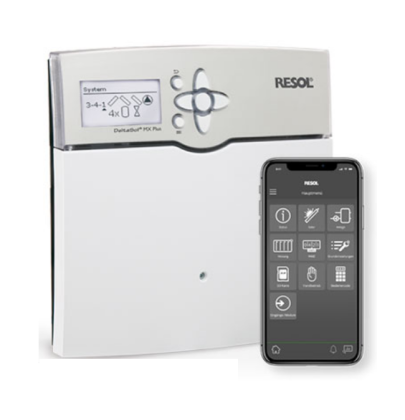

Le DeltaSol® MX Plus unit la gamme de fonctions du DeltaSol® MX et un serveur Web intégré. La configuration, le contrôle de fonctionnement et l’accès à VBus.net peuvent être effectués de manière simple et confortable à travers une interface Web sur n’importe quel terminal mobile. Des interfaces telles que LAN et Modbus RTU (optionnelle) ainsi que la fonctionnalité WLAN et un point d’accès WLAN offrent de nombreuses possibilités de connexion.
Régulateur de système conçu pour les systèmes de chauffage conventionnel et solaire, carte SD incluse
Entrées : 15 sondes de température Pt1000, Pt500 ou KTY (également pour dispositifs de commande à distance, interrupteurs de mode de fonctionnement ou interrupteurs sans potentiel), 4 entrées d’impulsions pour V40, 2 entrées de fréquence, 1 cellule solaire CS10, 2 sondes analogiques Grundfos Direct Sensors™ VFS/RPS ou sondes d’humidité FRH et 2 sondes numériques* Grundfos Direct Sensors™ VFD/RPD ou sondes d’humidité FRHd
* Pour les entrées Gd1 et Gd2, les combinaisons de sondes suivantes sont possibles : 1 x RPD, 1 x VFD / 2 x VFD, mais avec des gammes de débit différentes / 1 x VFD, 1 x FRHd / 1 x RPD, 1 x FRHd
Sorties : 15 relais dont 13 semi-conducteurs pour le réglage de vitesse, 1 relais sans potentiel, 1 relais de basse tension sans potentiel et 4 sorties PWM (configurables en sorties 0-10 V)
Fréquence PWM: 512 Hz
Tension PWM: 10,5 V
Capacité de coupure :
1 (1) A 240 V~ (relais semi-conducteur)
4 (2) A 24 V ⎓ / 240 V~ (relais sans potentiel)
1 (1) A 30 V ⎓ (relais sans potentiel)
Capacité totale de coupure : 6,3 A 240 V~
Alimentation : 100 – 240 V~ (50 – 60 Hz)
Type de connexion : X
Stand-by : 0,82 W
Classe des régulateurs de température : VIII
Contribution à l 'efficacité énergétique : 5 %
Fonctionnement : type 1.B.C.Y
Tension de choc : 2,5 kV
Interface de données : RESOL VBus®, lecteur de carte mémoire SD, 10 / 100 Base TX Ethernet, Auto MDIX, WLAN 2.4~2.4835 GHz, Modbus RTU (optionnelle)
Sortie de courant VBus®: 35 mA
Fonctions : serveur Web intégré pour la configuration et le contrôle de fonctionnement, 7 calorimètres intégrés, gestion de circuits de chauffage dépendants des conditions climatiques extérieures. Paramètres réglables et options pouvant être activées ultérieurement (à travers le menu), fonctions bilan et diagnostic, contrôle de fonctionnement conforme à VDI 2169
Boîtier : en plastique, PC-ABS et PMMA
Montage : mural ou dans un tableau de commande
Affichage/Écran : écran graphique
Commande : 7 touches, à travers l’interface Web sur le terminal mobile
Type de protection : IP 20 / DIN EN 60529
Classe de protection : I
Température ambiante : 0 … 40 °C
Degré de pollution : 2
Dimensions : 253 x 258 x 47 mm
Puissance de transmission : < 100 mW
Altitude maximale : 2000 m (MSL)
Fusible : T6,3A
Cryptage WLAN: WPA / PSK, WPA2 / PSK
Humidité relative : 10 … 90 %
